Verifica strutture in legno

Strumento di calcolo per elementi e collegamenti in legno massiccio e lamellare, conforme alle NTC 2018 e all'Eurocodice 5

Uno strumento di calcolo pensato per coniugare rigore normativo e velocità d'uso. Le NTC 2018 e l'Eurocodice 5 (EN 1995-1-1) regolano nel dettaglio le verifiche di elementi e collegamenti in legno, ma nella pratica professionale serve uno strumento che traduca le formule normate in un flusso di lavoro lineare. Questo software nasce con quell'obiettivo: rendere accessibile a ogni professionista il calcolo conforme alle normative vigenti, mantenendo trasparenza totale su formule, coefficienti e modi di rottura.

L'applicazione funziona interamente sul browser dell'utente, senza installazioni né dipendenze esterne. I dati restano sul computer di chi la utilizza, garantendo riservatezza completa dei progetti elaborati.

Cosa fa il software

Il software esegue le verifiche normate per due ambiti distinti del progetto in legno: gli elementi monodimensionali a sezione rettangolare e i collegamenti meccanici. Ogni verifica è esplicitata con la propria formula, i coefficienti adottati e il riferimento puntuale all'articolo dell'Eurocodice 5.

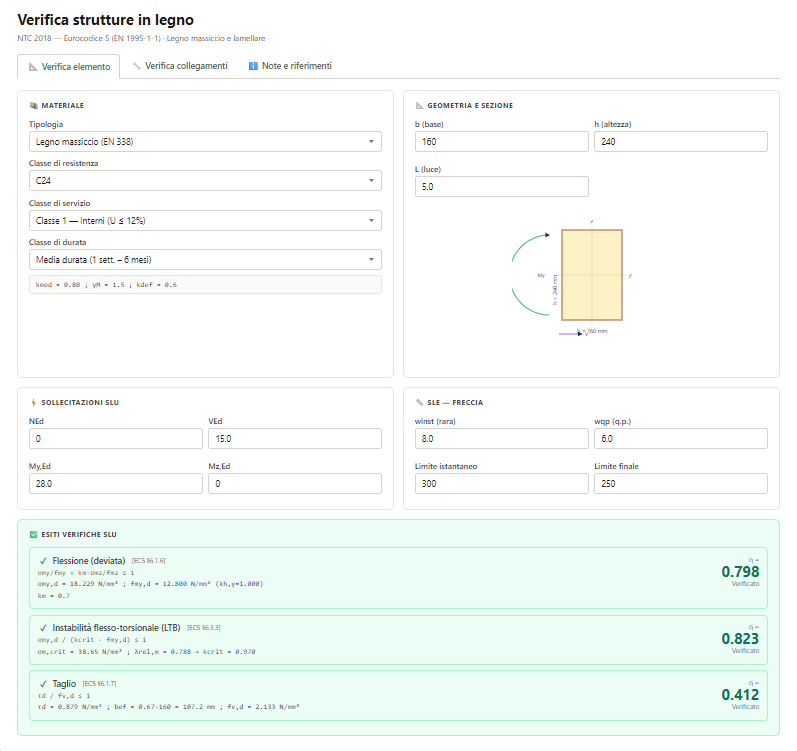

Verifiche di elemento

Stati limite ultimi (SLU) per elementi a sezione rettangolare:

• Trazione e compressione parallela alle fibre
• Flessione semplice e deviata, con coefficiente dimensionale kh
• Taglio con larghezza efficace bef = kcr · b
• Instabilità di colonna sui due assi principali (kc,y e kc,z), con βc differenziato tra massiccio e lamellare
• Instabilità flesso-torsionale (LTB) con formula semplificata di sezione rettangolare, EC5 §6.3.3
• Pressoflessione combinata con instabilità di colonna e di svergolamento
• Tensoflessione
• Per ciascuna verifica: formula esplicita, tasso di sfruttamento η e indicatore visivo dell'esito

Stati limite di esercizio (SLE)

Verifiche di collegamento

Configurazioni gestite secondo EC5 §8.2:

• Legno-legno, singolo e doppio piano di taglio
• Legno-acciaio, piastra sottile e spessa, singolo e doppio piano di taglio

Mezzi di unione coperti: chiodi tondi e quadri (con o senza preforo), viti, bulloni, spinotti. Per ciascuna combinazione di configurazione e mezzo, vengono calcolate tutte le resistenze caratteristiche secondo le formule di Johansen (modi da (a) a (m) a seconda del caso), il modo critico viene identificato automaticamente e l'effetto fune Fax,Rk è limitato per tipologia di mezzo come prescritto dalla normativa.

A completamento del calcolo:

• Numero efficace nef in funzione del passo a1, del diametro d e del tipo di mezzo
• Verifica delle spaziature minime a1, a2, a3t, a3c, a4t, a4c con confronto rispetto ai valori prescritti

 Materiali

Strumenti operativi

Riferimenti normativi

Tutte le verifiche sono condotte in conformità alle seguenti normative tecniche:

• NTC 2018 — D.M. 17 gennaio 2018, Capitolo 4.4 (Costruzioni di legno) e Capitolo 11.7 (Materiali e prodotti per uso strutturale)
• Eurocodice 5 — EN 1995-1-1 (Progettazione delle strutture di legno — Parte 1-1: Regole generali e regole per gli edifici)
• EN 338 — Classi di resistenza del legno massiccio strutturale
• EN 14080 — Legno lamellare incollato e legno massiccio incollato

Le formule implementate e i coefficienti adottati sono in ogni caso resi espliciti nell'interfaccia, con citazione del paragrafo normativo di riferimento. Questo permette al professionista di verificare in autonomia ogni passaggio del calcolo e di documentare la relazione tecnica con tracciabilità normativa puntuale.

A chi è rivolto

Il software risponde alle esigenze di tutti i professionisti che operano sul progetto e sulla verifica delle costruzioni in legno, con particolare riferimento al contesto normativo italiano ed europeo. In specifico:

• Ingegneri e architetti strutturisti che progettano o verificano elementi monodimensionali e collegamenti in legno, sia in ambito di nuova costruzione che di intervento sull'esistente
• Studi di progettazione che necessitano di uno strumento di pre-dimensionamento rapido e affidabile, da affiancare ai software FEM di calcolo strutturale completo
• Professionisti che operano sulle costruzioni in XLam, sulle strutture lignee tradizionali e sugli interventi di ricostruzione post-sisma
• Tecnici di cantiere e direttori dei lavori per verifiche di controllo su elementi o collegamenti già dimensionati
• Docenti universitari e studenti dei corsi di Tecnica delle Costruzioni, Costruzioni in Legno e Progettazione di Strutture, per i quali la trasparenza delle formule e dei coefficienti rende lo strumento adatto anche all'uso didattico

Domande frequenti

Su quali sistemi operativi funziona?

Su qualunque sistema operativo (Windows, macOS, Linux) e su qualunque dispositivo dotato di un browser moderno (Chrome, Firefox, Edge, Safari). Non è richiesta installazione né configurazione di librerie esterne.

È necessaria una connessione internet?

No. Una volta scaricato il file, l'applicazione funziona interamente offline. La connessione è richiesta unicamente al momento dell'acquisto e per ricevere gli aggiornamenti.

Come vengono gestiti i dati dei progetti?

Tutti i calcoli vengono eseguiti localmente, sul browser dell'utente. I progetti vengono salvati nella memoria locale del computer e non vengono mai trasmessi a server esterni. La riservatezza dei dati progettuali è garantita dalla natura stessa dell'applicazione.

Posso installare il software su più computer?

Sì. La licenza è nominativa e personale: può essere utilizzata sul computer dell'ufficio, su quello del cantiere e su quello personale del singolo professionista titolare della licenza. La condivisione con terzi, la rivendita o la pubblicazione del file non sono consentite.

Sono inclusi gli aggiornamenti?

Sì. Per dodici mesi dalla data di acquisto si ha diritto a tutti gli aggiornamenti rilasciati, sia di funzionalità che di correzione. Gli aggiornamenti vengono comunicati e trasmessi via email all'indirizzo registrato in fase di acquisto.

Come avviene la consegna del software?

Immediatamente dopo il pagamento, una email automatica viene inviata all'indirizzo registrato. L'email contiene il link di download del file applicativo, del manuale d'uso in PDF e il codice di licenza nominativa.

Viene emessa fattura?

Sì. La fattura elettronica viene emessa da Cesarini Ingegneria StP s.r.l. entro 24 ore lavorative dall'acquisto e trasmessa via Sistema di Interscambio (SdI) all'indirizzo PEC o al codice destinatario indicato in fase di checkout.

È previsto il diritto di recesso?

Trattandosi di prodotto digitale scaricabile, il diritto di recesso si esaurisce con l'inizio del download del file, ai sensi dell'art. 59 lett. o del Codice del Consumo. Sono in ogni caso accolte le richieste motivate da malfunzionamenti tecnici del software.

Il software sostituisce un programma di calcolo strutturale completo?

No. L'applicazione è uno strumento di verifica e pre-dimensionamento focalizzato su elementi monodimensionali e collegamenti meccanici. Non sostituisce il calcolo strutturale d'insieme (analisi globale, sismica, dinamica), che resta di competenza dei software FEM dedicati. La responsabilità del dimensionamento complessivo e della verifica strutturale finale è del progettista incaricato.

Termini di licenza

La licenza concede al singolo professionista acquirente il diritto d'uso personale e nominativo del software per attività di progettazione, verifica e didattica. La redistribuzione, la rivendita, la pubblicazione del file su piattaforme di condivisione o la sua trasmissione a terzi non sono consentite.
Il software è fornito «così com'è»: pur essendo stato sviluppato con la massima cura sulla base della normativa vigente, la responsabilità tecnica del dimensionamento, della verifica e della relazione di calcolo finale resta in capo al progettista che lo utilizza. L'autore e Cesarini Ingegneria StP s.r.l. declinano ogni responsabilità per usi impropri o per interpretazioni errate dei risultati restituiti dal software.
